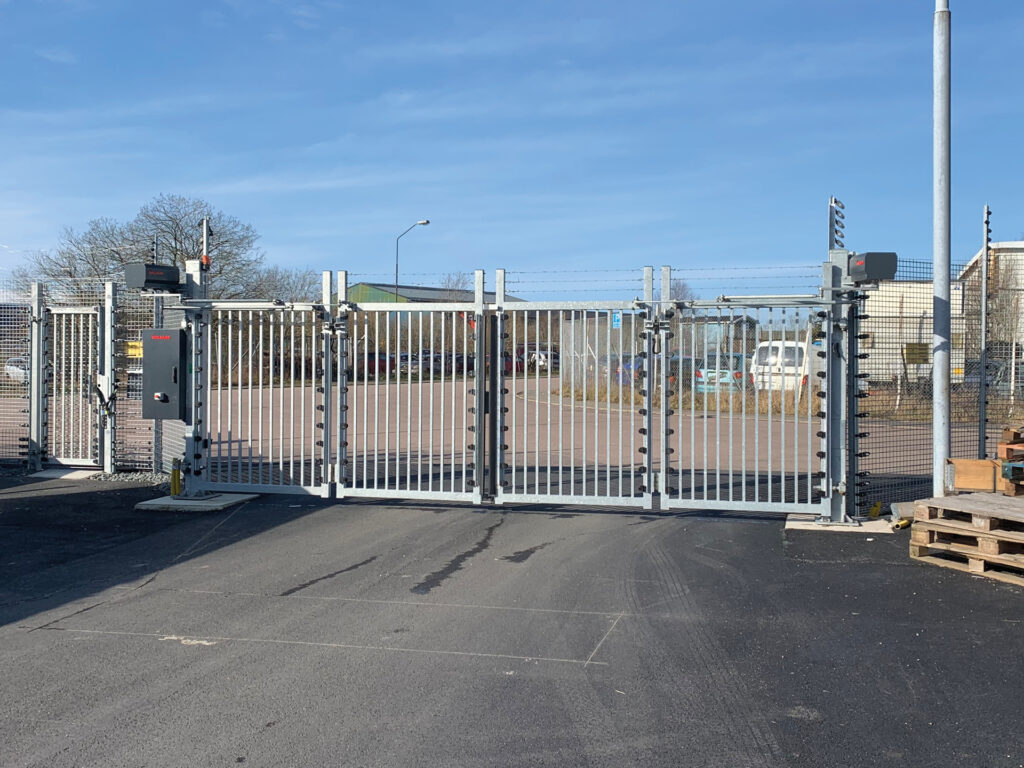

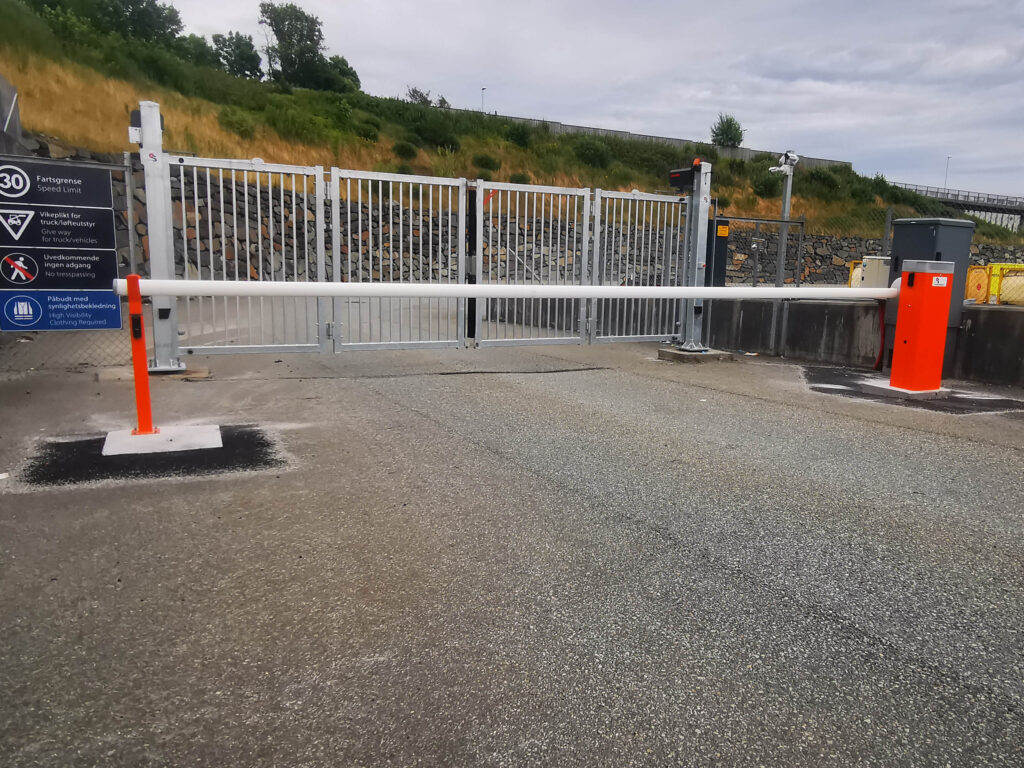

Valhalla VFZ Dubbelgrind

Valhalla är den optimala lösningen för in- och utfarter med hög passagefrekvens. Grinden har en robust konstruktion och uppfyller kraven enligt EN 13241.

Fördelar

Snabb och säker
Den snabba vikgrinden Valhalla öppnas och stängs med en programmerbar hastighet på ca 1 meter per sekund. Som standard öppnas grinden inåt. När grinden har stängts, låses den med ett magnetlås. Vikgrinden är utrustad med trycklister: Grinden stannar automatiskt om det finns ett hinder i vägen. 2 fotoceller som standard, fler fotoceller kan väljas till.

Smart konstruktion

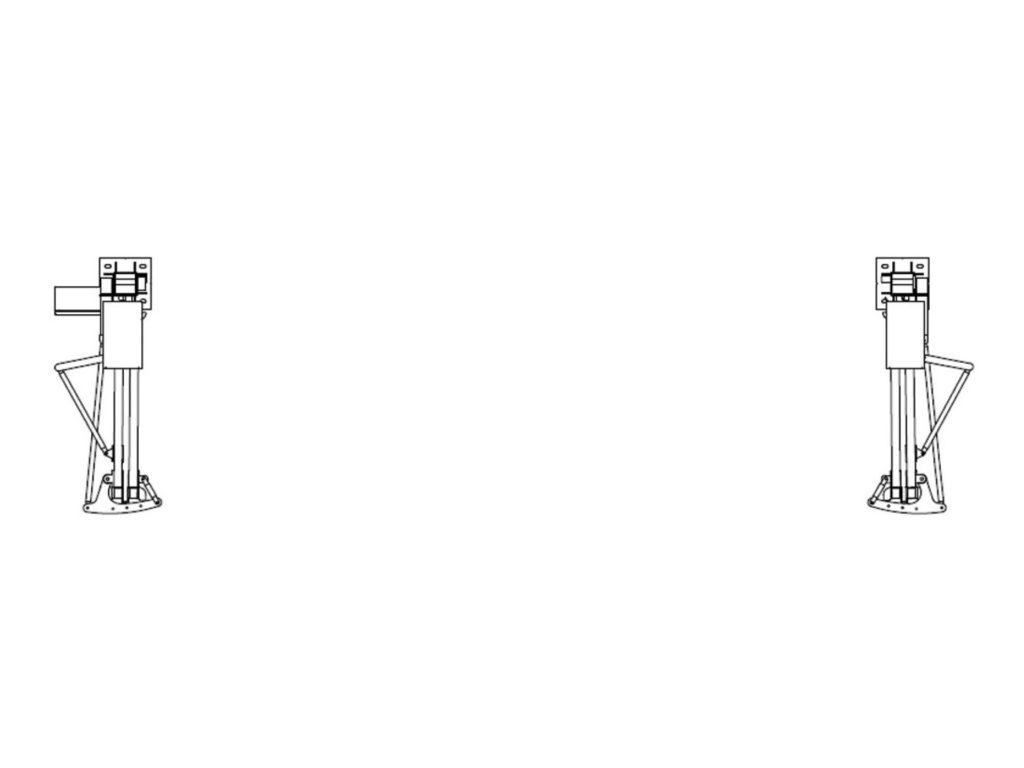

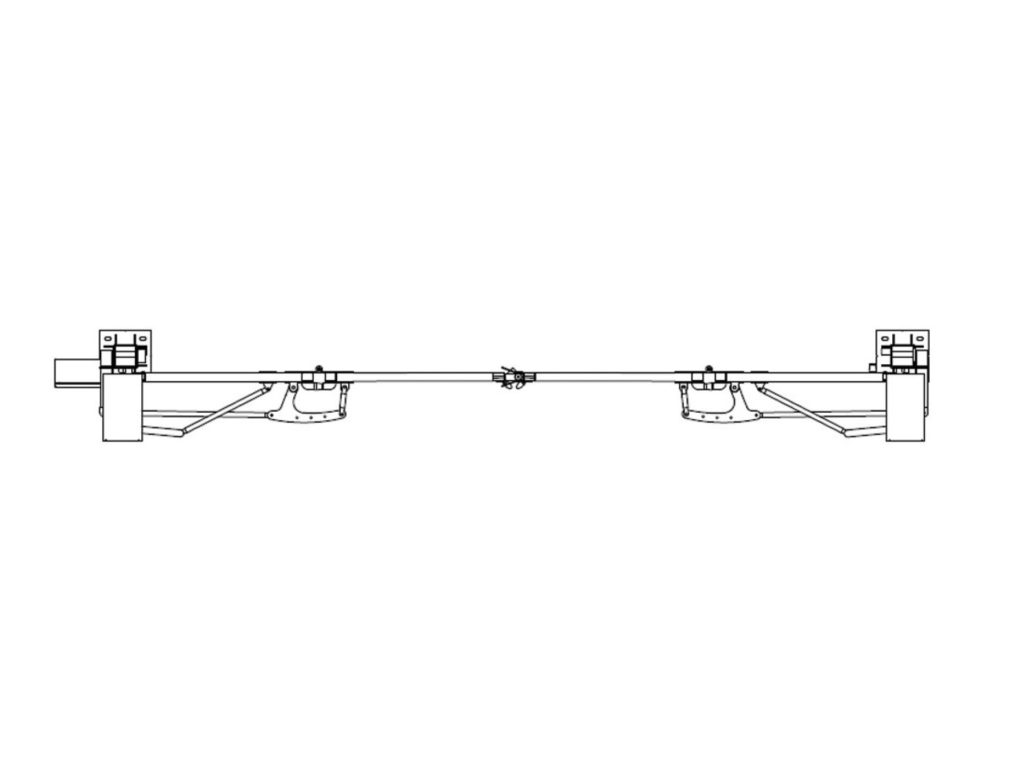

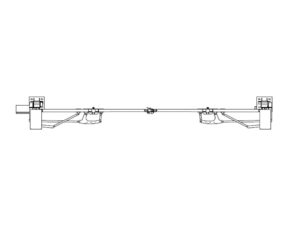

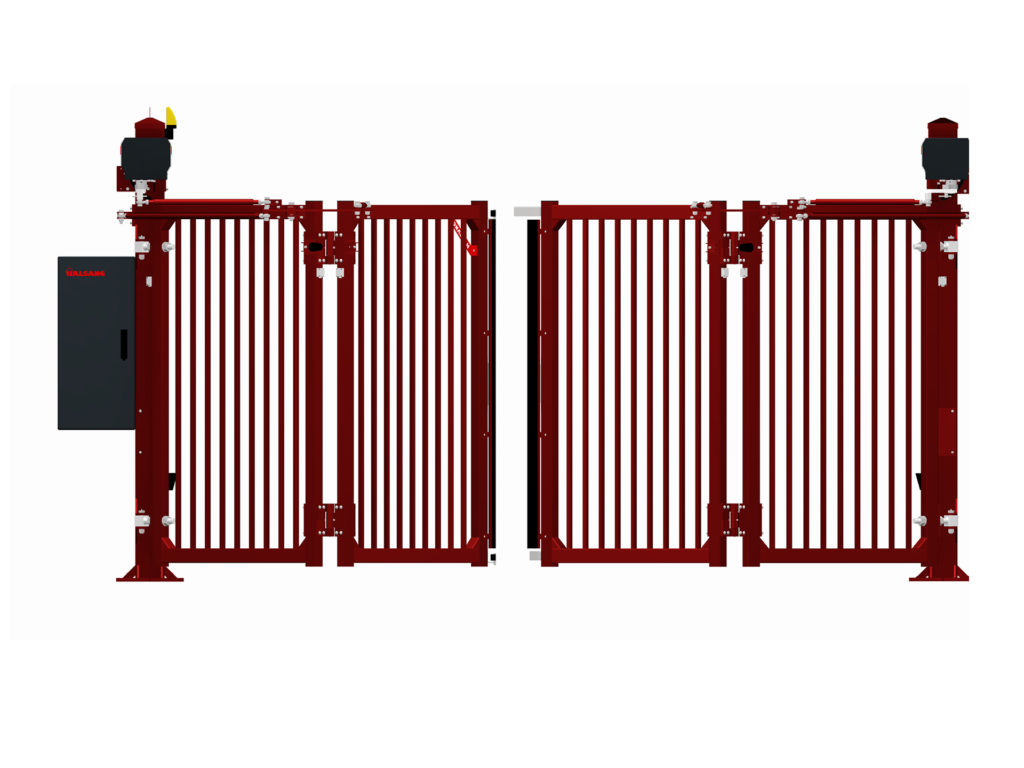

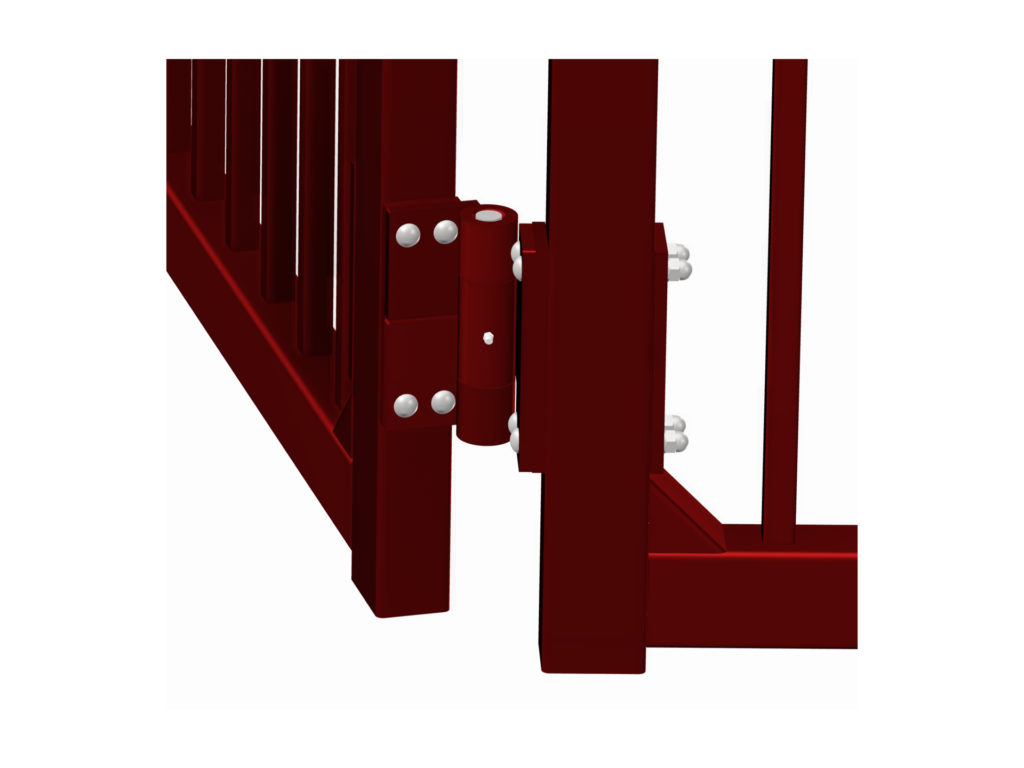

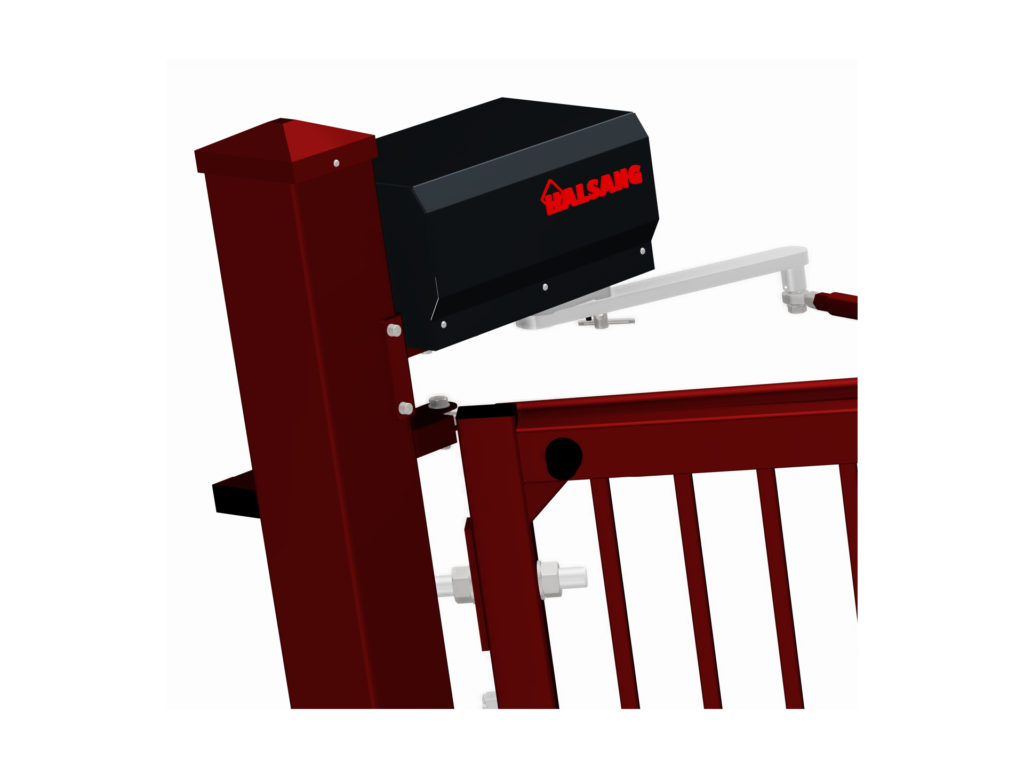

Smorda kullagergångjärn ger robust och säker funktion. I helt öppet läge är grindbladen placerade i rät linje ut från grindstolpen, så att passerande fordon inte kan orsaka skador på dem. Placeringen innebär även att passagebredden optimeras. Den kraftfulla grindmotorn med pulverbelagt hölje av rostfritt stål är placerad högst upp på grindstolpen. En intelligent styrenhet (H102) erbjuder flera programmeringsalternativ och ytterligare alternativ för passagekontroll.

Robust utförande
Stolparna är av varmförzinkat kvalitetsstål (i enlighet med EN ISO 1461). Konstruktionen är mycket robust och grindarna är utvecklade för det nordiska klimatet.

Funktioner

  • Snabb vikgrind som uppfyller kraven för moderna bostadsområden, industrianläggningar och logistikcenter.
  • Öppnings-/stängningstid är ca 1 m/s
  • Lämplig som alternativ till dubbel Frigg slaggrind, när öppningsutrymmet är begränsat
  • En mobil version monterad på stålplatta kan beställas (öppningsbredd 5 m)
  • För VALHALLA krävs endast halva arean i helt öppet läge, jämfört med konventionella slaggrindar.
  • Styrenheten (H102) kan användas med alla externa passerkontrollsystem.
  • Tre motorstorlekar att välja bland (beroende på öppningsbredd och geografisk plats)
  • Smorda gångjärn ger säker funktion
  • Robust konstruktion i varmförzinkat stål
  • Pulverbelagd variant i RAL-färger kan väljas.
  • Styrskåp monterat på stolpen är standard (separat installation kan väljas), styrskåpet är lackerat i RAL 9007.
  • Största avstånd mellan grind och styrskåp: 40 m

Teknisk beskrivning

Höjd
Standardhöjd upp till 2,4 m
Andra höjder på begäran

Fri passagebredd
Max. 6 meter

Öppnings- och stängningshastighet
Programmerbar till ca 1 m/s

Externt kablage
230 V AC strömförsörjning

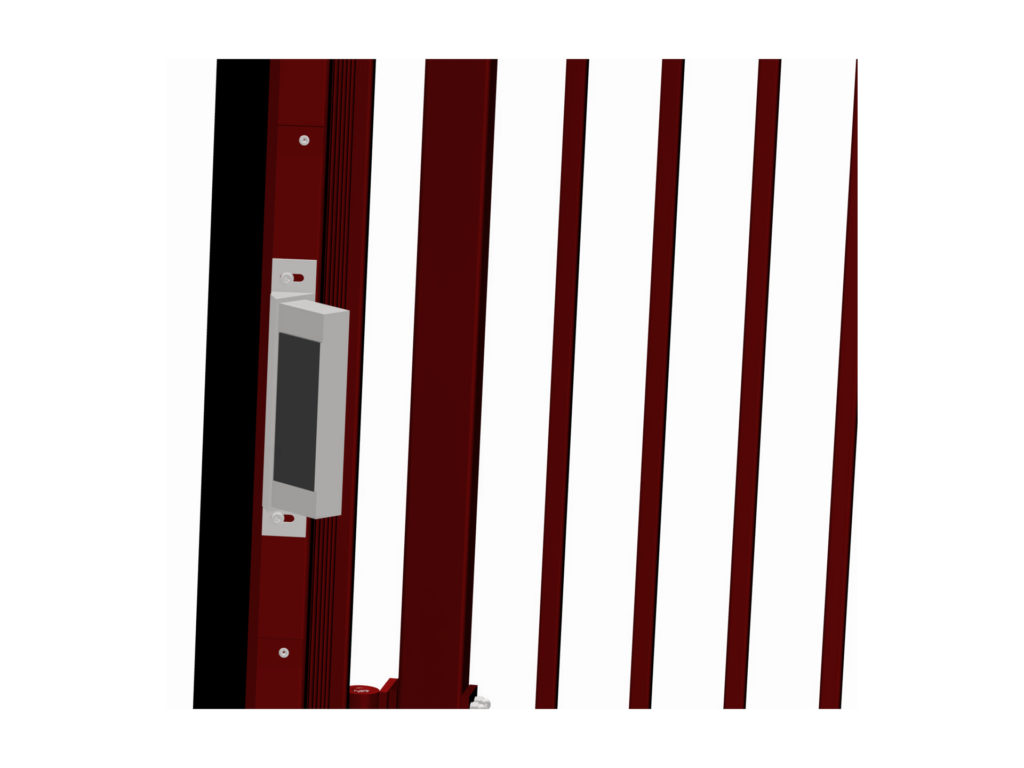

Elektromagnetiskt lås
Max. belastning 540 kg

Motordrivning
Halsang Mjölner, Frekvensmodulator

Ram
Beroende på grindmåtten, upp till 80 x 60 mm

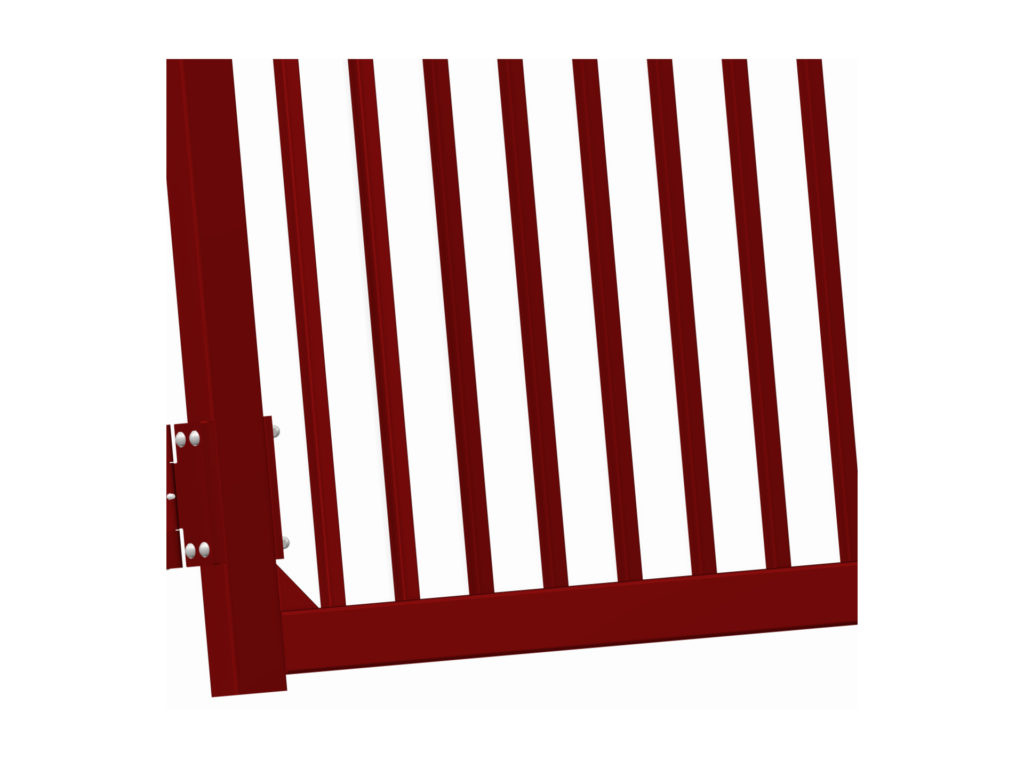

Grindbladsfyllnad: 25 x 25 mm eller 30 x 30 mm kvadratiska rörprofiler med 100 mm mellanrum som standard

Grindstolpar
160 x 160 mm, 200 x 200mm på fotplatta

Avstånd till mark
100 mm

Färger
RAL 9007 som standard

Säkerhetsfunktioner som standard
2 klämlister i enlighet med standarden EN 13241
2 fotoceller (ett par)
1 blinkande varningsljus (orange)
2 nödstopp
Överlastskydd

Certifiering
CE- och TÜV-certifierad, identifieringsorgan: 1,017

Tekniska specifikationer
PN-EN 13241-1 2003+A1:2011 Industrial, commercial and garage doors and gates – Product standard.- Part 1 Products without fire resistance or smoke control characteristics.
Direktiv: 2006/95/EC; 2004/108/EC

Tillval

  • Överklättringsskydd med taggat portblad
  • Fästen för montering av stängsel på stolparna
  • LED-trafikljus, rött/grönt
  • Fler klämskydd
  • Nyckelbrytare
  • Extra fjärrkontroll  (1 st. ingår som standard)
  • Detektor för markslingor (1 el 2 kanaler)
  • Belysning för grindöppning
  • Olika grindbladsfyllningar
  • Specialmått
  • Andra RAL-kulörer
  • Halsang Monitoring System
